Fiber probe:OSE
Fiber probe:OSE

在极强干扰情况下的示波器信号!

 ● 小型传感器转换逻辑信号到光信号

 ● 经过光纤进行无干扰传输,连到示波器的BNC输入端

 ● 在突发脉冲和静电放电的影响下查找干扰信号

 ● 适合电波暗室里的信号监控

 ● 优化EMC的硬件和软件


  • 产品参数
  • 适用范围
  • 产品描述
  • 参数配置

为获取数据,经过一个有BNC插头和插座的连接器将接收器连接到示波器。使用微型夹连接传感器到EUT。建议将测试装置和一插座胶合固定在一起(胶合在基部)以便可重复测试。将插座放在被监测的数字信号邻近(通常是一个IC的管脚)。 使用铜漆包线连到传感器的管脚以提供电压、地和信号端(数字传感器输入端)使用尽可能短的路径避免线路环路。这是消除干扰电流感应和测试数值失真的极佳方法。传感器通过光纤(直径到2.2 mm)连接到光接收器。你可以在与EUT无相互干扰情况下甚至存在极强的干扰下监控数据信号。在接收器的脉冲延伸装置上通过OSE光信号检测,查找到的干扰脉冲以数字信号显示在示波器上。你还可以使用这个系统监控在RF辐射影响下的EUT的信号。也可在电波暗室外在示波器上观察临界信号。使开发人员有能力识别抗扰度的薄弱点,在对干扰信号分析基础上制定EMC测试目标。

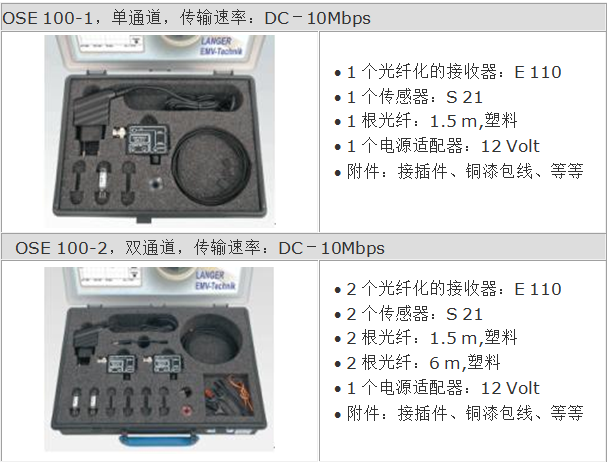

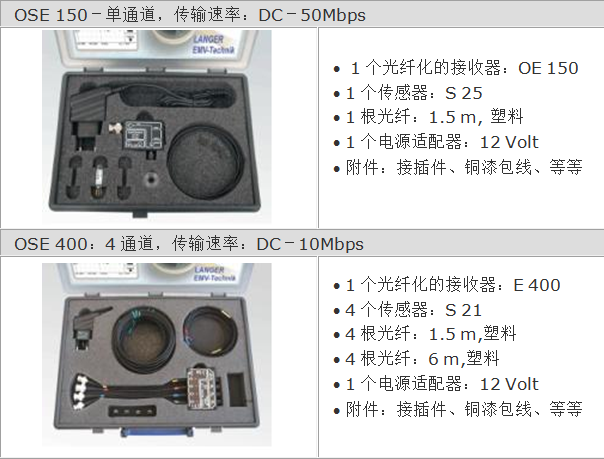

OSE系列光纤化信号获取单元

OSE系列光纤化信号获取单元
