在实验室对汽车零部件进行电磁兼容测试时,经常需要具有优异电磁兼容性能的各类总线,包括CAN(Controller Area Network)、LIN(Local Interconnect Network)总线或者FlexRay总线等,来控制或查看位于暗室或屏蔽室内的被测物(EUT)的工作状态,或者测试EUT总线接口的电磁兼容特性,为此,CDSI开发和生产了多种汽车总线收发器,允许使用光纤实现双向传输,可用于高等级的抗扰度和EMI测试:
● FOL-CAN-FD:CAN FD总线光纤链路,速率≤10M Bit/s
● FOL-HSCAN:高速CAN总线光纤链路,速率≤1M Bit/s
● FOL-LSCAN:低速(容错)CAN总线光纤链路,速率≤125k Bit/s
● FOL-SWCAN:单线CAN总线光纤链路
● FOL-LIN:LIN总线光纤链路,速率≤20k Bit/s
● FOL-FlexRay:FlexRay总线光纤链路
FOL-LSCAN,是一个电磁兼容加固的容错CAN总线双向光纤链路,用于连接高场强环境,例如暗室内的高速CAN总线,通过光纤无干扰无失真地实现双向传输。由于体积小、内置电池供电以及复杂的总线滤波和屏蔽,使得FOL-LSCAN符合汽车电子的抗扰度测试需求,连续场强可达200V/m(500kHz-18GHz),脉冲场强可达600V/m(1.2GHz-3.2GHz,雷达波)。

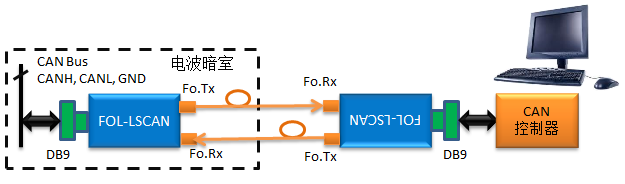

FOL-LSCAN光纤链路,由两个完全相同的收发器和一根双芯光纤组成,其中一个收发器放在暗室外部,另外一个收发器则放在暗室里面。
