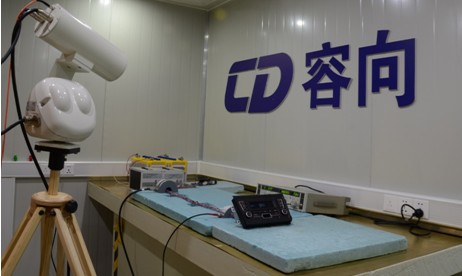

CIS3014射频传导抗扰度测试系统,用于对电子产品进行射频传导敏感度测试,能评估军用产品、航空电子、汽车电子、计算设备、医疗设备以及通信设备等各类电子产品对电磁场的抗干扰性能,CIS3014的配置灵活,频率范围可达4kHz-3GHz,测试电平高可达1A。

由于BCI测试结果和辐射敏感度测试结果有很好的对应关系,因此大部分企业和EMC实验室,使用BCI测试系统取代昂贵的低频段辐射敏感度测试系统。由于BCI测试可以在普通环境下进行,设计工程师可以在产品研发阶段评估“系统”或者“子系统”对射频干扰的影响,从而在样机阶段就能采取对策解决系统的抗干扰问题,减少重新设计的时间和成本;另外,BCI测试还可以在批量生产中作为质量保证程序的一个手段,质量工程师可以使用BCI法对关键电路进行100%的传导敏感度测试,以确保高级别的系统兼容性。

CIS3014系统,采用计算机控制,功能强大但操作简单的软件,能根据标准未来发展的需要进行扩展。

CIS3014系统由信号发生器、功率放大器、电流注入钳、功率计、电流注入钳、电流监视探头等组成,符合所有有关射频传导敏感度测试标准的要求。


CIS3014 射频传导抗扰度测试系统点击下载《CIS3014 射频传导抗扰度测试系统》产品资料.pdf


  • 产品参数
  • 适用范围
  • 产品描述
  • 参数配置

系统功能和指标:

1. 完全符合下列标准:

a)  GJB151B - CS114:4kHz~400MHz电缆束注入传导敏感度

b)  MIL-STD461G - CS114:4kHz~200MHz电缆束注入传导敏感度

c)  ISO11452-4 / SAE J1113-4:1MHz~400MHz汽车电子传导敏感度

d)  IEC 61000-4-6:150kHz~230MHz射频场感应的传导骚扰抗扰度

e)  DO160G section 20:飞行器传导敏感度

f)  各汽车制造商制定的BCI测试标准,例如FMC1278,TL 81000等

2. 频率范围,可选低频4kHz开始,高频到1GHz/3GHz,频率分辨率0.001Hz

3. 调制方式:

a) 幅度调制:调制频率范围0.01Hz~1MHz,调制深度0~100%,分辨率0.1%

b) 脉冲调制:调制频率范围DC~2.5MHz,调制脉冲宽度≥20ns

4. 测试电平:闭环可达400mA,替代法可达1A

5. 功放:根据测试电平要求,配置75瓦到200瓦的射频功率放大器

6.功率监视:配置三通道功率计,同时测量功放的前向、后向功率,以及实际注入电流

7. 电流注入钳:可选内径40mm或者65mm

8. Tubular Wave Coupler:用于400MHz~3GHz的传导敏感度测试

9. 全自动测试:对于使用多个功放的系统,配置有高性能射频开关,实现系统的全自动测试。



系统特点:

 ● 自动校准、自动测试,英文或中文Windows界面,操作简单

 ● 内置所有国际、地区和制造商BCI测试标准

 ● 设定参数方便,可存储任意组预设的参数

 ● 可停留在固定频率点上进行测试,方便调试

 ● 支持闭环测试法和校准测试法

 ● 支持差模BCI和共模BCI测试

 ● 支持电流注入钳测试和Tubular Wave Coupler测试

 ● 前向功率、反向功率和注入电流的测量,均支持功率计,频谱仪和接收机。

 ● 全部设备和附件可放入19”可移动机柜。
